Napelemes tartószerkezetek / Berendezéstartók

Inverter-, AC/DC villamos szekrény- és egyéb berendezéstartó rendszerek

Egyedi kialakítás a berendezéshez, a gyártói telepítési előírásokhoz és a telepítési helyhez igazítva.

Saját ASSIX gyártási háttérrel készítünk kültéri és beltéri tartószerkezeteket inverterek, AC/DC villamos szekrények és egyéb műszaki berendezések fogadására.
A kialakítást a berendezés mérete, tömege, rögzítési pontjai, gyártói előírásai és a helyszín adottságai alapján határozzuk meg.

Küldje el a gyártási rajzot Műszaki egyeztetést kérek

Berendezéshez igazított kialakítás

A szerkezeti méretek, fogadósínek és rögzítési pontok a berendezéshez és a gyártói előírásokhoz igazítva.

Rajz szerint kialakított szerkezeti rendszer

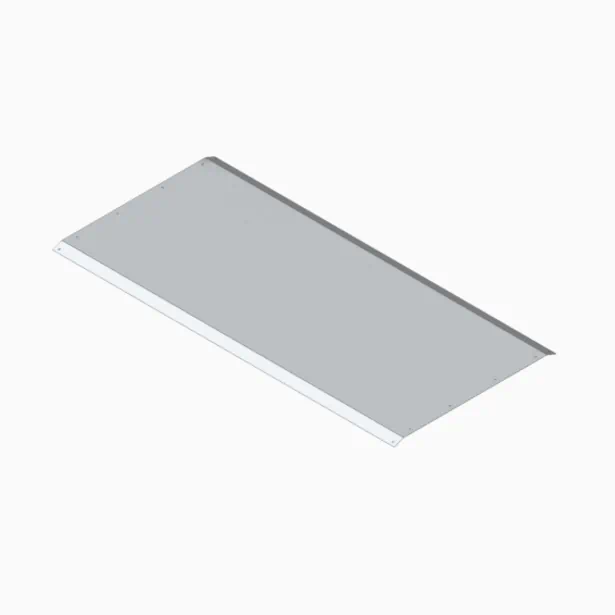

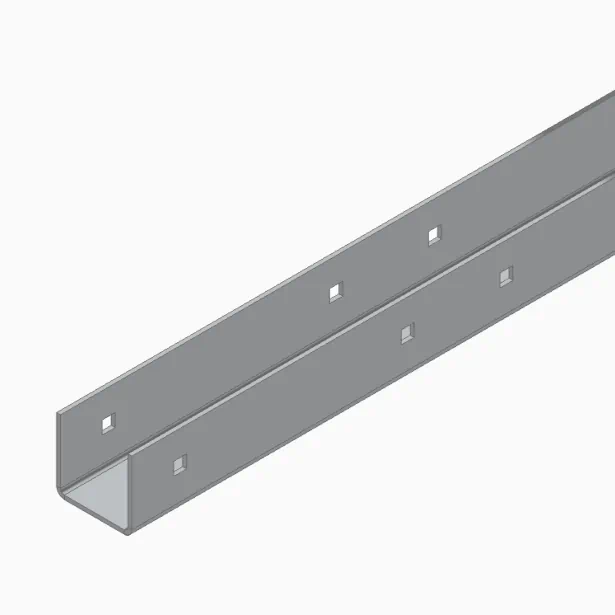

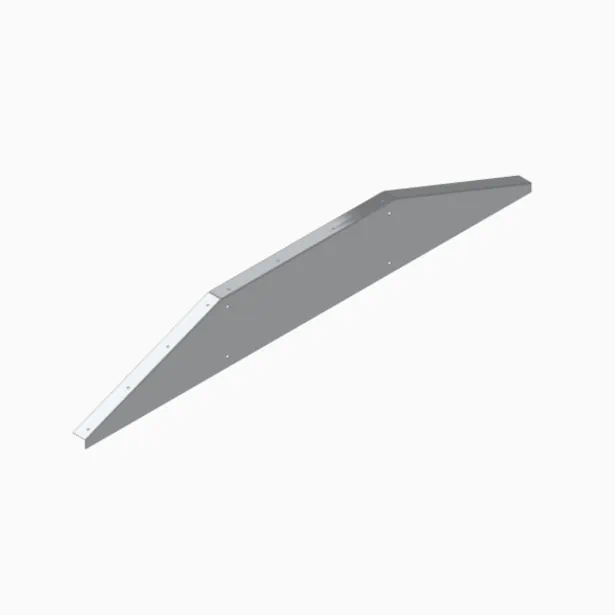

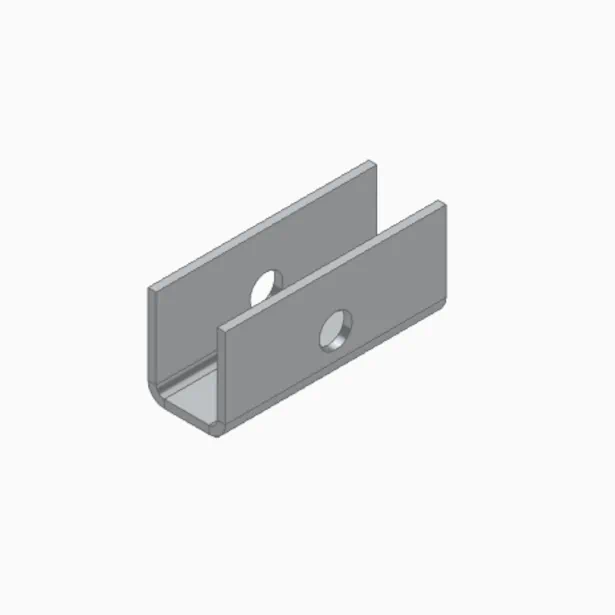

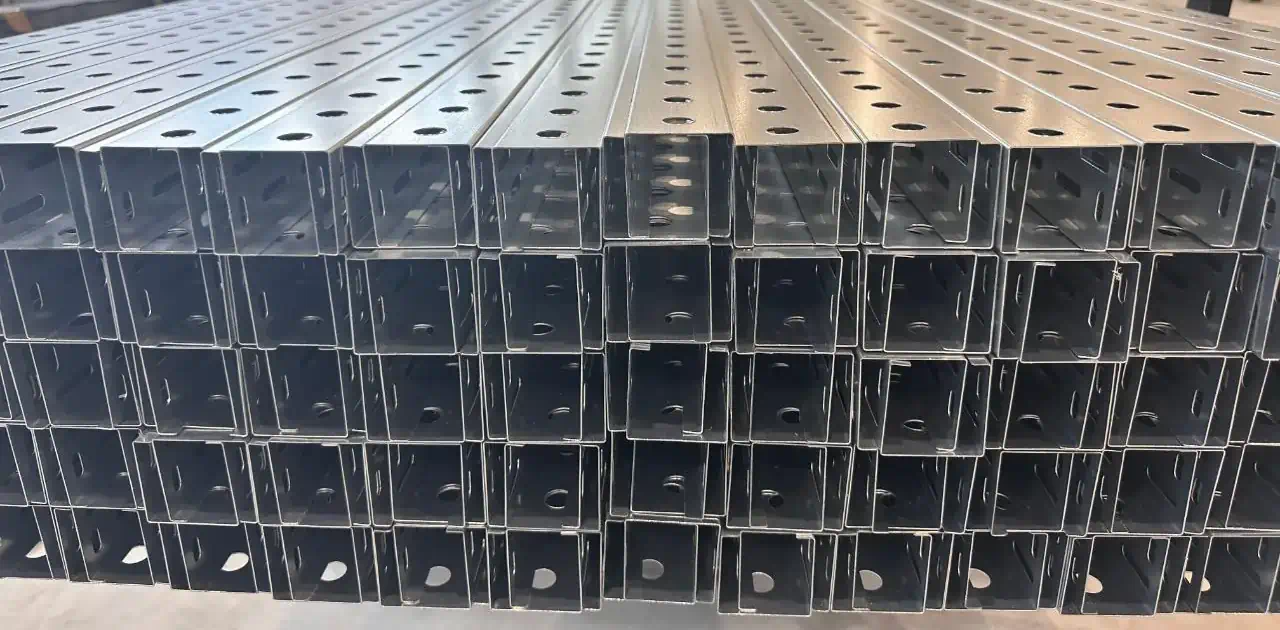

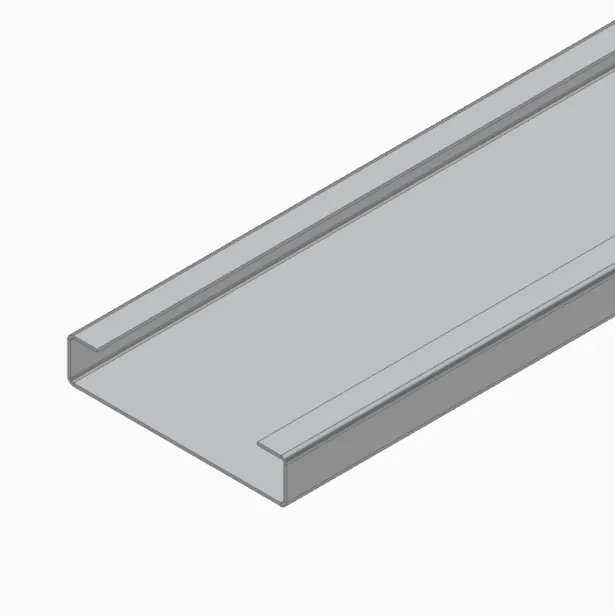

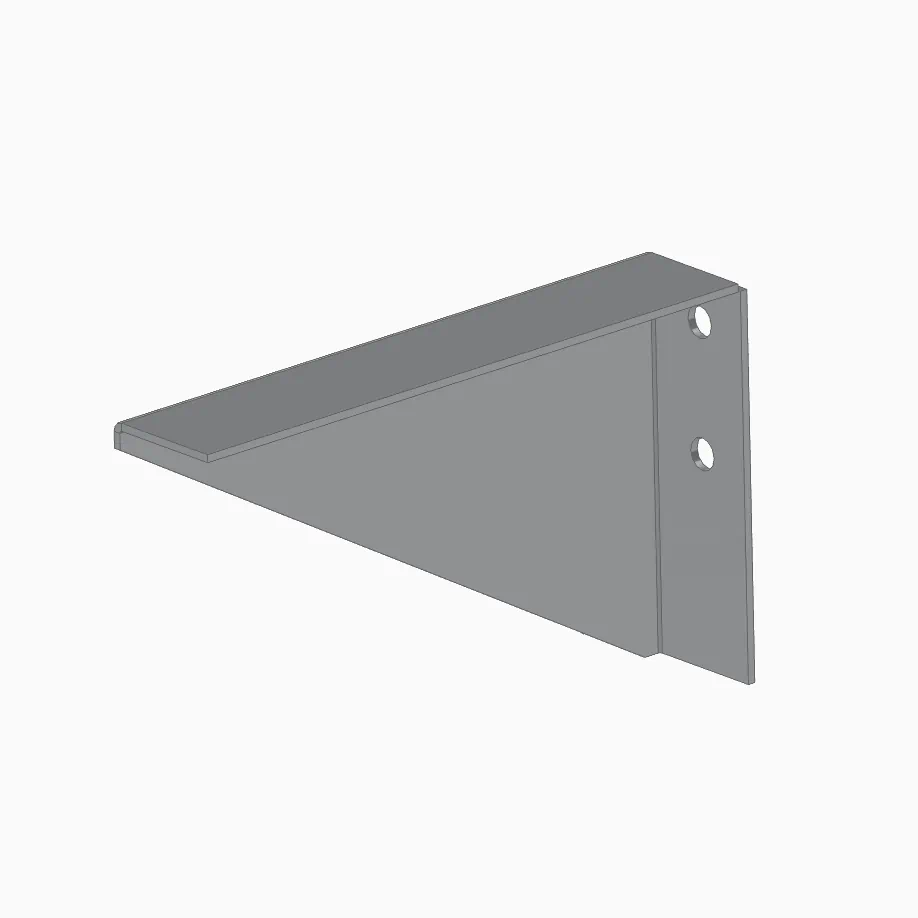

C-profilok, sarokmerevítők, tetőprofilok, fogadósínek és egyedi kapcsolóelemek projekt szerint.

Kültéri kivitel

Dokumentált kiviteleknél S350GD+ZM310 Magnelis® alapanyag, a gyártói és környezeti követelményekhez igazítva.

Szerelésre előkészítve

Méretre gyártott és furatolt szerkezeti elemek, kapcsolóelemekkel és kötőelemekkel.

(Ehhez a szekcióhoz való ikonokat pótolni kell)

Nem csak a méret számít

Az inverter- és berendezéstartó szerkezet kialakítása nem kizárólag a berendezés mérete alapján történik.

gyártói telepítési előírások

készülék mérete és tömege

rögzítési pontok

szükséges szellőzési és szerelési távolságok

karbantartási hozzáférés

telepítési környezet

fogadófelület és fogadószerkezet

szükséges időjárás elleni védelem

Gyártói előírás szerint kialakítás

Amennyiben az inverter vagy más berendezés gyártója tetős vagy egyéb védett kialakítást ír elő, azt a tartószerkezet tervezése során figyelembe kell venni.

A gyártói telepítési előírásoktól eltérő tartószerkezeti kialakítás garanciális kockázatot jelenthet.

Ezért az ASSIX a tervezéshez kéri a berendezés gyártói dokumentációját vagy telepítési útmutatóját is.

Nem egy profil, hanem komplett tartószerkezeti rendszer

Az ASSIX inverter- és berendezéstartó rendszerei több, egymáshoz illesztett szerkezeti elemből épülhetnek fel.

Műszaki adatok

Rendszer	Projekt szerint kialakított acélszerkezeti tartórendszer.
Alapanyag	A kialakításnak és környezeti követelményeknek megfelelő acél alapanyag.

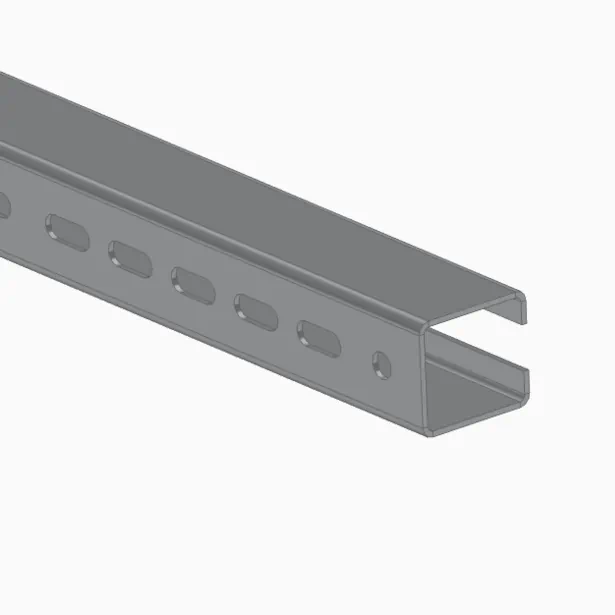

Dokumentált C-profilos kivitel	S350GD+ZM310 Magnelis®.

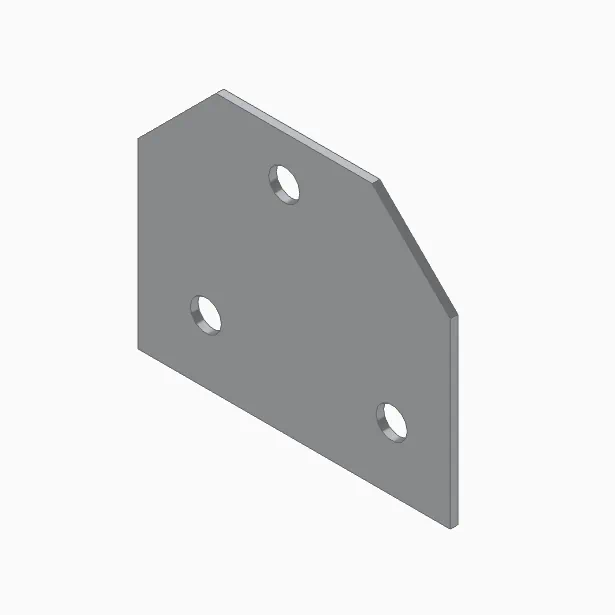

Kapcsolatok	Csavarozott profilkapcsolatok, fogadósínek, kapcsolólemezek és projekt szerint kialakított szerkezeti csomópontok.
Kialakítás	A berendezés adatai, a telepítési környezet és a fogadószerkezet alapján.
Dokumentáció	Összeállítási rajzok és a kialakításhoz szükséges műszaki dokumentáció.

A tartószerkezetet nem csak a berendezéshez, hanem a helyszínhez is méretezzük

Kültéri és tetőn elhelyezett inverter- és berendezéstartó rendszereknél a szerkezeti kialakítást a helyszíni terhelések és környezeti feltételek is meghatározzák.

Méretezési szempontok

• berendezések saját tömege;
• tartószerkezet önsúlya;
• szélterhelés;
• épületmagasság és telepítési pozíció;
• tető vagy fogadószerkezet kialakítása;
• rögzítési lehetőségek;
• szerkezeti stabilitás;
• szükséges merevítések;
• környezeti és korróziós terhelés.

Szélteher

Kültéri, különösen tetőn elhelyezett berendezések esetén a szélterhelés a tartószerkezeti kialakítás egyik meghatározó tényezője.

A szükséges merevítést, geometriát és rögzítési kialakítást ezért a telepítési környezet figyelembevételével kell meghatározni.

Statikai ellenőrzés

A kialakítást statikai ellenőrzéssel és projektspecifikus terhelési vizsgálattal ellenőrizzük.

ASSIX tartószerkezetek különböző alkalmazásokhoz

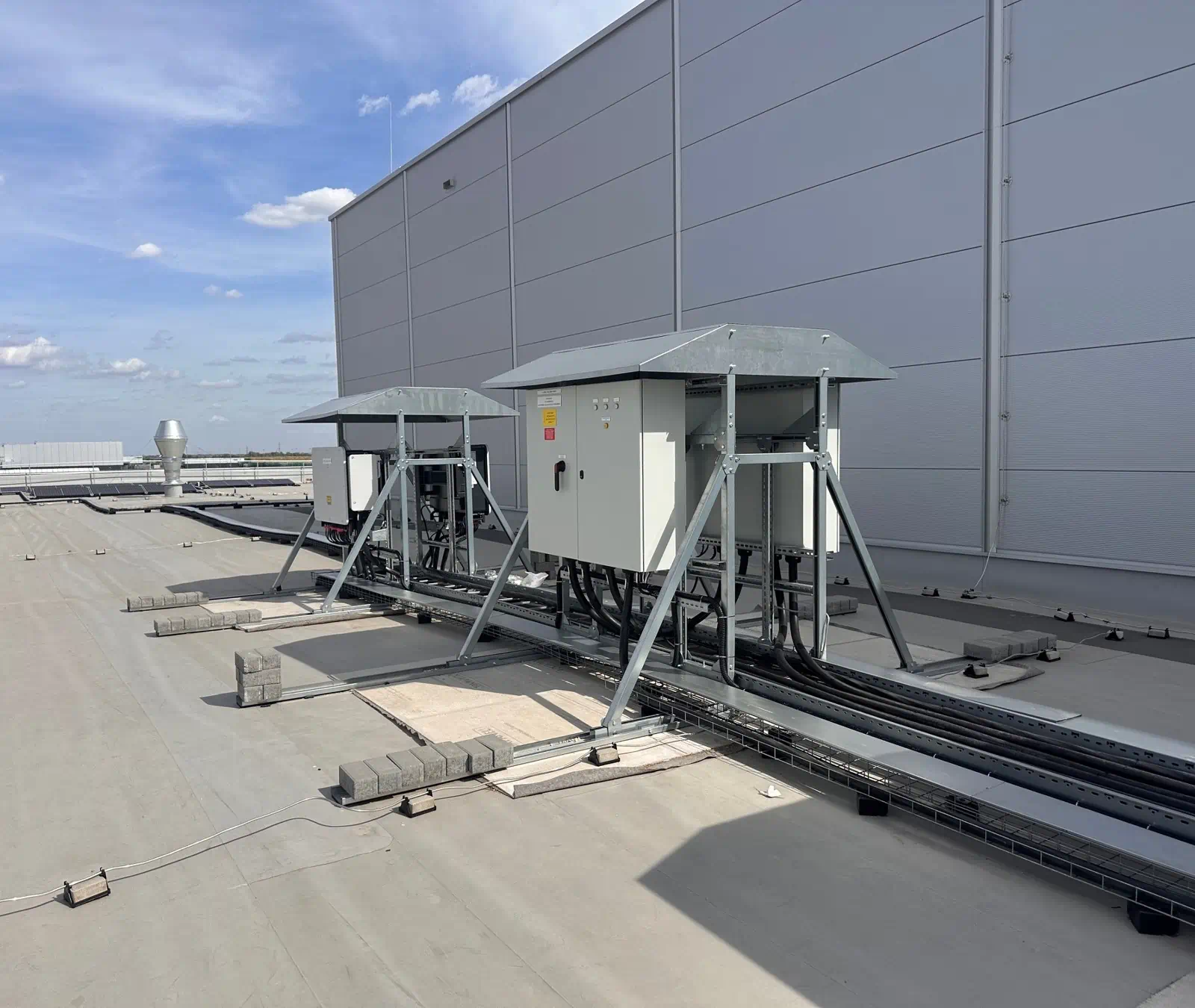

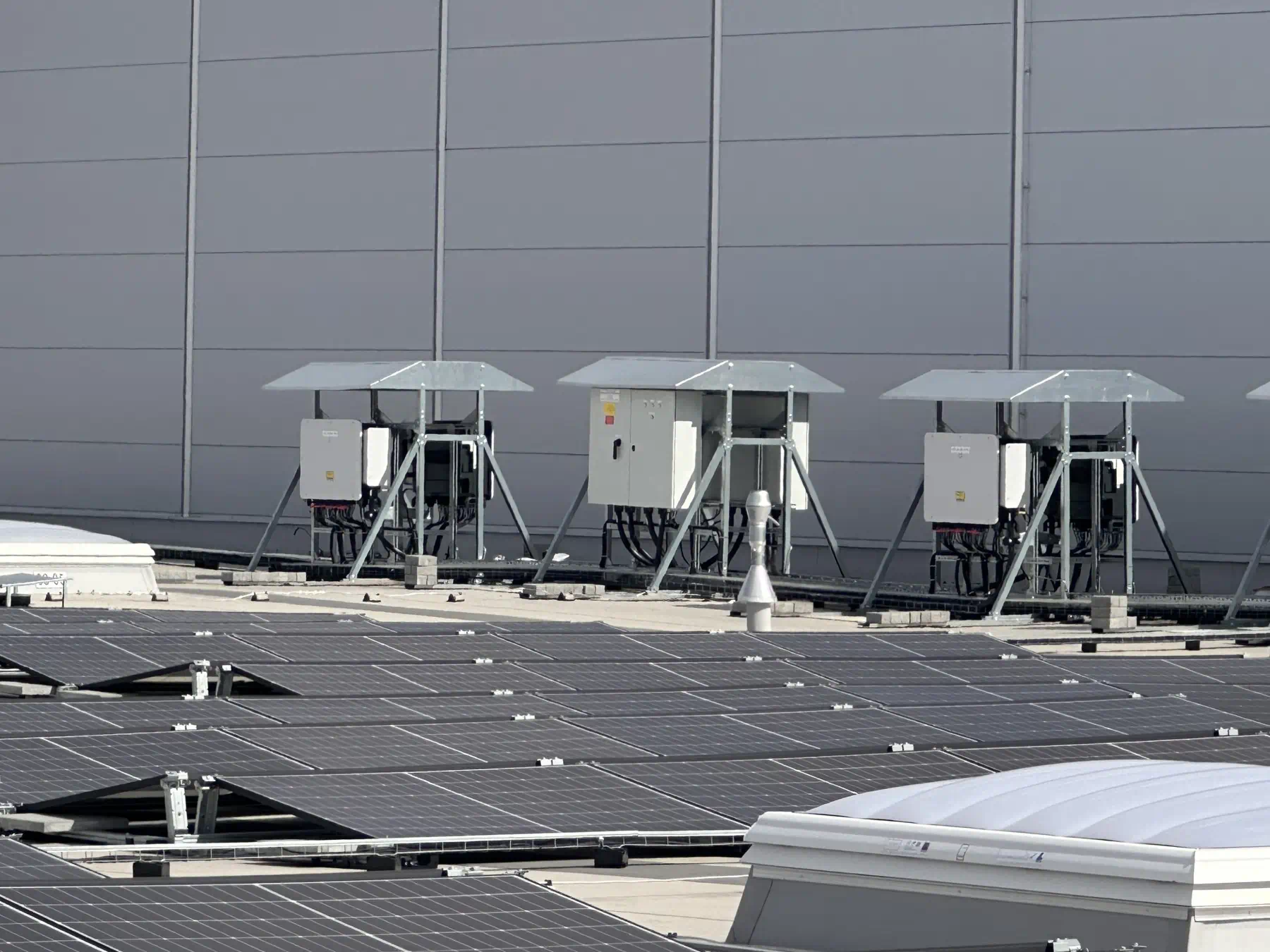

Ipari lapostetős invertertartó rendszer

Megvalósított ASSIX tartószerkezet ipari tetőn elhelyezett inverterek fogadására.

A kialakítás és a berendezések elhelyezéséhez, a gyártói követelményekhez és a tető adottságaihoz igazodik.

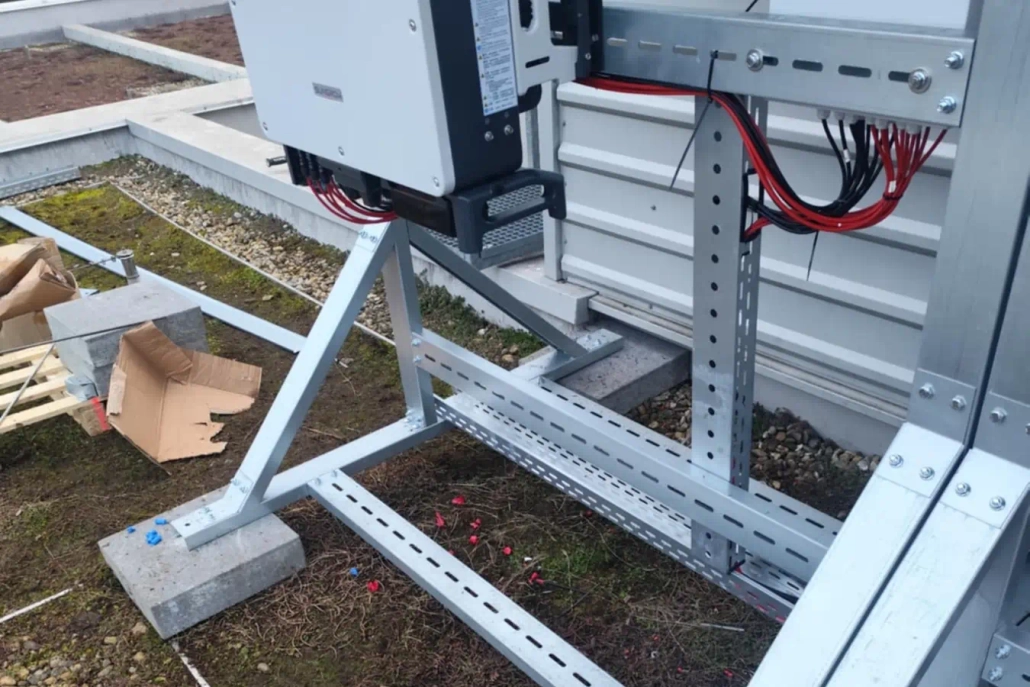

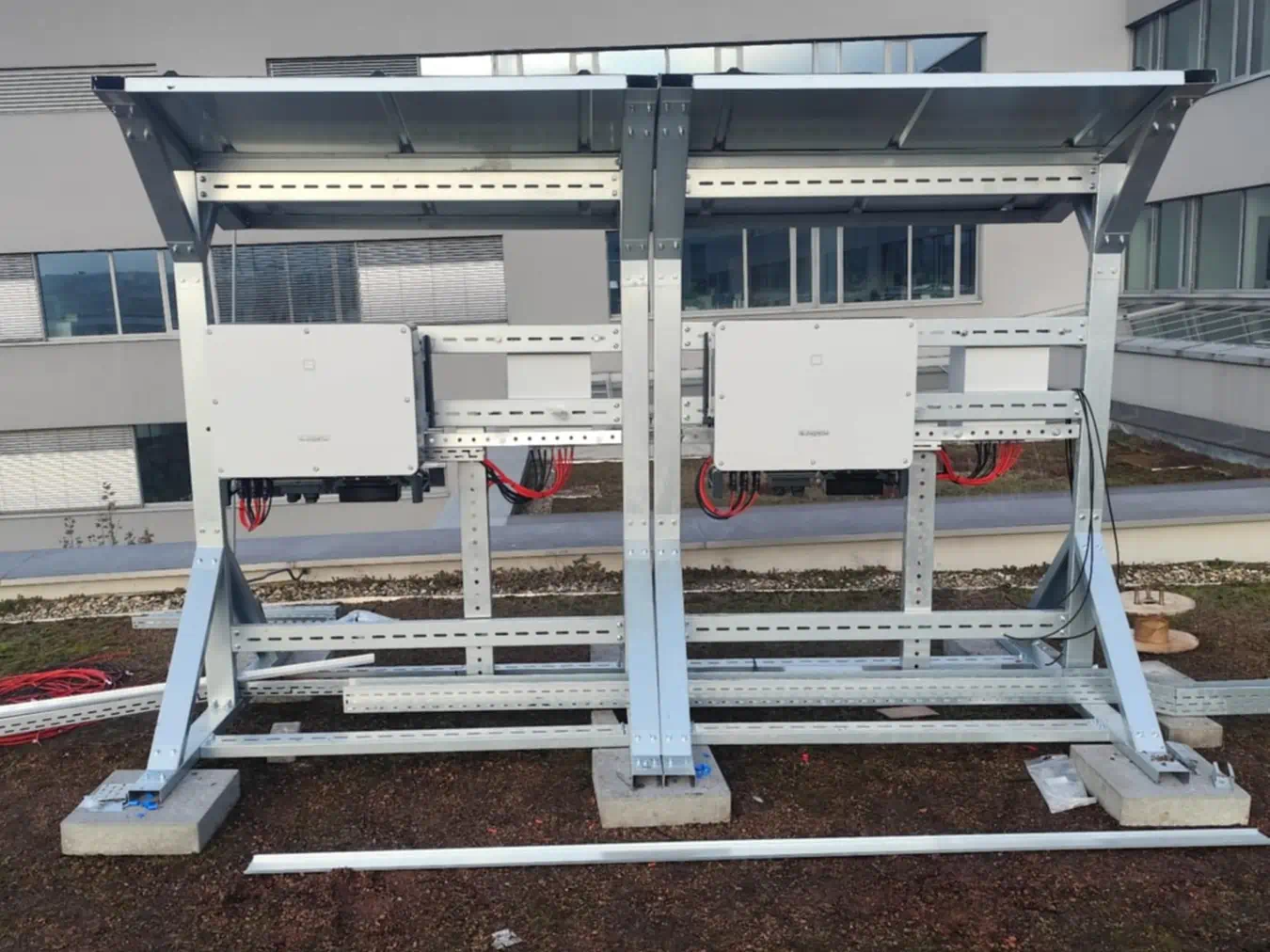

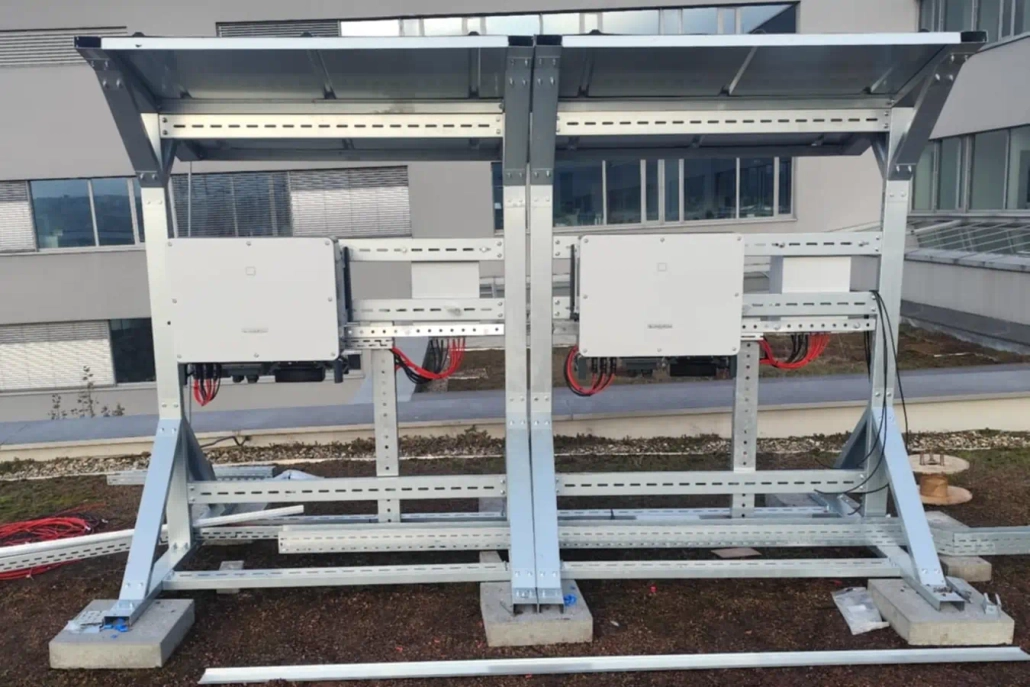

Kültéri csavarozott berendezéstartó rendszer

Projekt szerint kialakított tartószerkezet fogadósínekkel, merevítésekkel és csavarozott szerkezeti kapcsolatokkal.

Kültéri inverterekhez, villamos szekrényekhez és egyéb berendezésekhez alkalmazható.

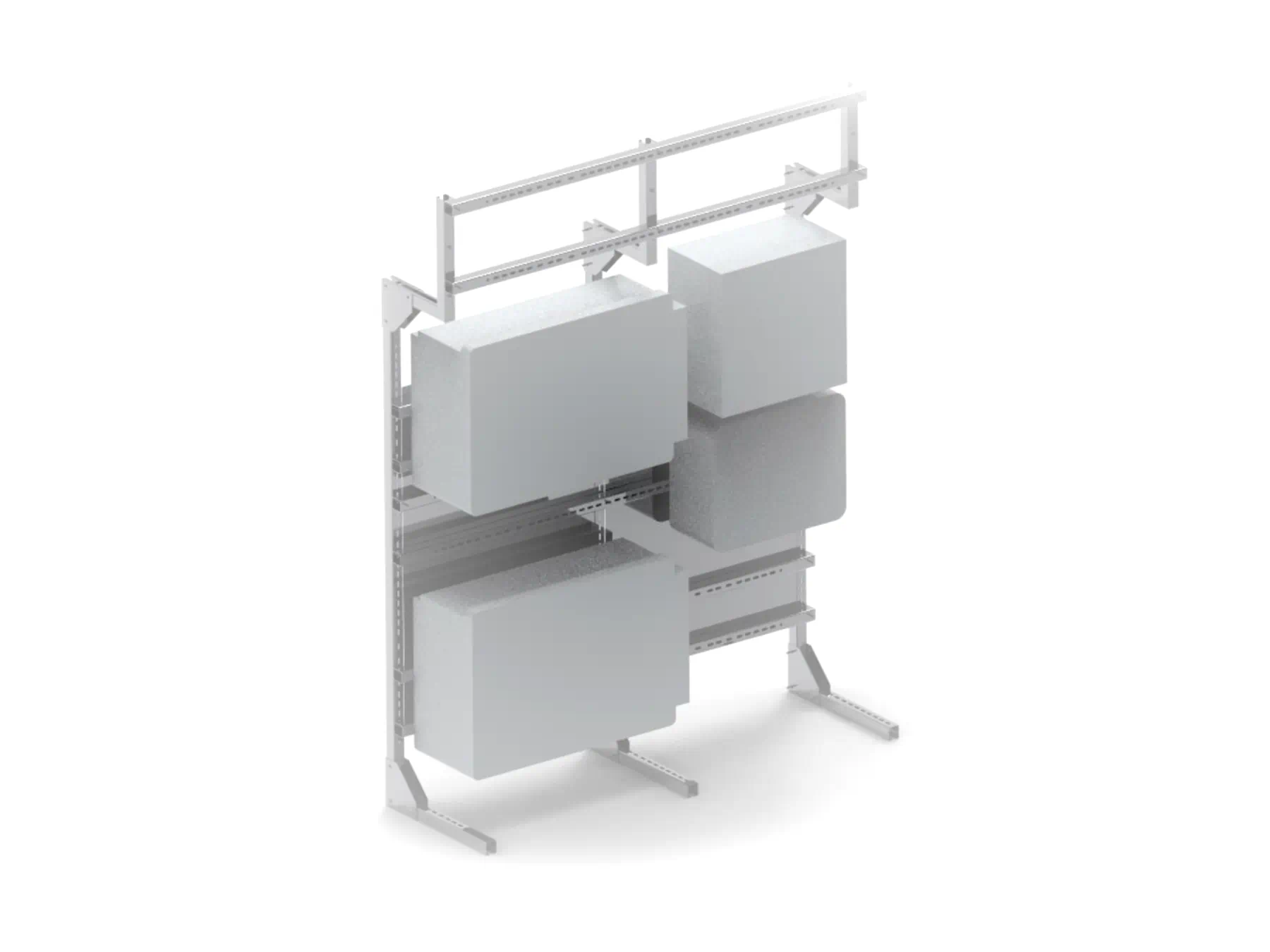

Beltéri inverter- és villamosszekrény-tartó rendszer

Megvalósított ASSIX tartószerkezet beltéri inverterek, AC/DC villamos szekrények és kapcsolódó berendezések közös fogadására.

A bemutatott kép a megvalósított konstrukció tervezési modellje.

Küldje el a berendezés adatait és a helyszíni információkat

A tartószerkezet kialakításához az alábbi adatok segítik a gyors műszaki egyeztetést

• berendezés gyártója és típusa;
• gyártói telepítési útmutató;
• berendezés méretei;
• tömeg;
• rögzítési pontok;
• szükséges védő- és szerelési távolságok;

• beltéri vagy kültéri telepítés;
• telepítési hely;
• fogadószerkezet vagy tető adatai;
• helyszíni rajz vagy fotó;
• szükséges darabszám;
• kívánt szállítási határidő.

Az első műszaki egyeztetéshez nem szükséges teljes tervdokumentáció. Egy vázlat, helyszíni fotó vagy a berendezés rendelkezésre álló alapadatai alapján is el tudjuk kezdeni a konstrukció kialakítását.

Minél több műszaki információ áll rendelkezésre, annál gyorsabban juthatunk el a gyártható megoldásig és az ajánlat elkészítéséig.

PDF, DWG, DXF, STEP, IFC, NC

A berendezés adott.
A tartószerkezetet hozzá tervezzük.

Saját gyártási háttérrel és projektspecifikus műszaki kialakítással visszük tovább a feladatot a gyártható tartószerkezeti megoldásig.

Csatolandó:

DXF, DWG, STEP, NC vagy PDF műszaki rajz – csomagolási utasítás – végellenőrzési vagy beszállításkori minőségellenőrzési protokoll.

A rajz revízióját, a kritikus méreteket és az elfogadási feltételeket is adja meg. Ha valamely adat még nem ismert, jelezze, hogy egyeztetendő.
