Lemezmegmunkálás / Hidegen alakított C profilok
Projekt szerinti méret, geometria és csatlakozási pontok.
Rajz, IFC vagy 3D modell alapján.
Profilvázas, lemezes vagy kombinált kialakítás.
Dokumentált, projekt szerinti kialakítás.
A kupola kiváltó segédszerkezet kialakítását a tetőnyílás mérete és geometriája, a tetőszerkezet, a kapcsolódó szerkezetek és a projekt műszaki követelményei határozzák meg.
A megoldás ezért készülhet profilvázas, lemezes vagy kombinált kialakításban, a rendelkezésre álló tervdokumentációhoz és a helyszíni adottságokhoz igazítva.
Profilvázas, lemezes és kombinált kupolakiváltó megoldások
Az ASSIX a projekt jóváhagyott kiviteli dokumentációja alapján készíti el a kupola kiváltó segédszerkezetet.
A szerkezet kialakítása a projekt igényeitől függően készülhet hidegen alakított profilokból, hagyományos acélszerkezeti elemekből, lemezből vagy ezek kombinációjából.
A pontos geometria, a furatképek, a kapcsolatok és az egyedi szerkezeti elemek a kiviteli dokumentációhoz, gyártmányrajzokhoz és elemrajzokhoz igazodnak.
| Rendszer | Kupola kiváltó segédszerkezet, projekt szerinti kialakítással |
| Anyagminőség | Projekt szerint, például S235JR, S280GD+Z100, S350GD+Z310, vagy más előírt anyagminőség |
| Felület / korrózióvédelem | Festett, horganyzott, Magnelis® bevonatú vagy más projekt szerint előírt kivitel |
| Kialakítás | Profilvázas, lemezes vagy kombinált szerkezet |
| Kapcsolatok | Hegesztett és csavarozott kapcsolatok a projekt szerint |
| Dokumentáció | Kiviteli dokumentáció, gyártmányrajz, elemrajz, IFC / 3D modell, elemjegyzék |
| Felhasználás | Kupolák, felülvilágítók és egyedi tetőáttörések környezetében kialakított kiváltó segédszerkezetek |
| Műszaki támogatás | Projektigény szerint műszaki egyeztetés, gyárthatósági ellenőrzés és kiegészítő méretezési támogatás |
A kupola kiváltó segédszerkezetek igény szerint Magnelis® bevonatú acélból is készülhetnek.
A Magnelis® cink-alumínium-magnézium ötvözetű bevonata magas korrózióállóságot biztosít, ezért különösen alkalmas kültéri, nedvességnek és időjárási hatásoknak kitett szerkezeti elemekhez.
Megfelelő bevonatvastagság és környezeti feltételek mellett a bevonat tervezési élettartama akár 50 évnél hosszabb is lehet.
Bizonyos környezeti és bevonati feltételek mellett a Magnelis® korrózióvédelmi teljesítménye kedvezőbb lehet a hagyományos tűzihorganyzott megoldásokénál.
A bevonat további előnye, hogy a vágott és megmunkált élek, furatok és hidegen alakított felületek környezetében is kedvező korrózióvédelmi tulajdonságokat biztosít.
A megfelelő anyagminőséget, Magnelis® bevonatvastagságot és korrózióvédelmi rendszert minden esetben a projekt műszaki és környezeti követelményei alapján választjuk ki.

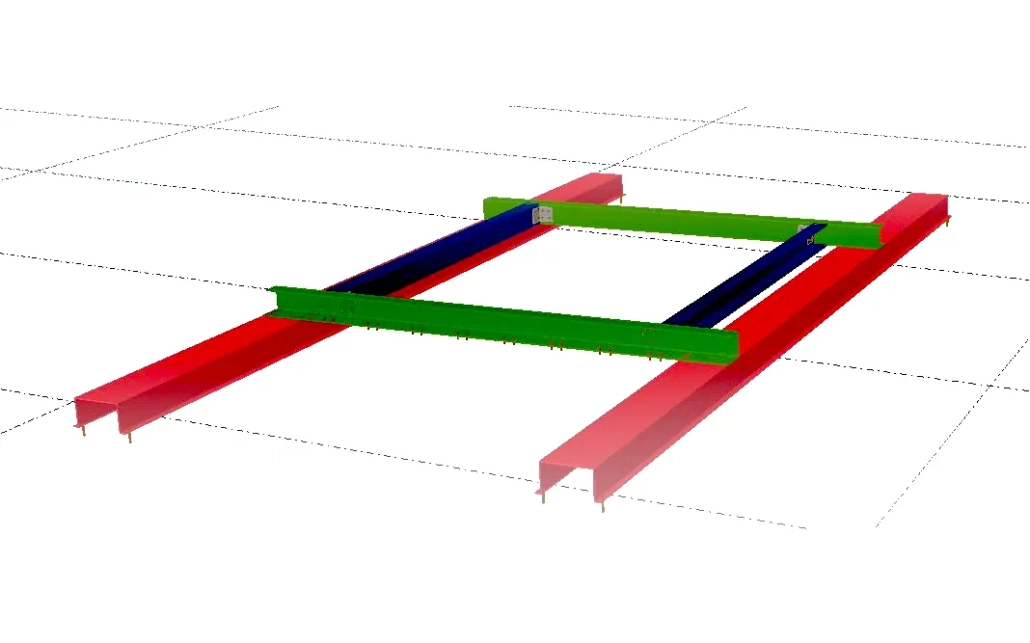

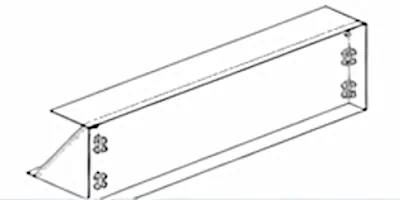

Acélprofilokból kialakított kiváltó segédszerkezet, projekt szerinti geometriával és csatlakozásokkal.

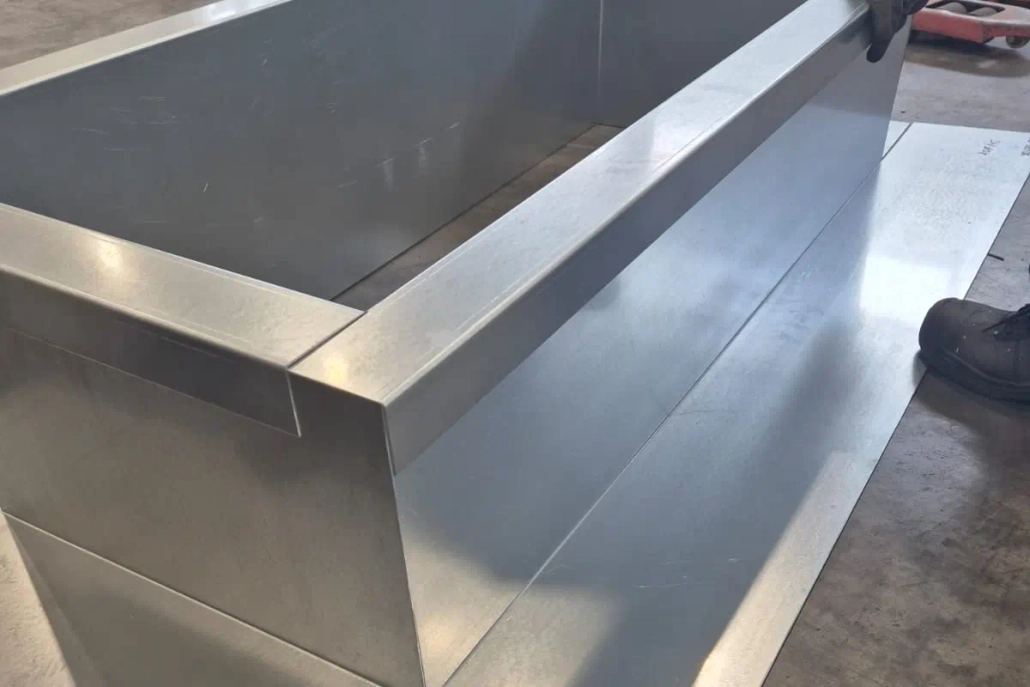

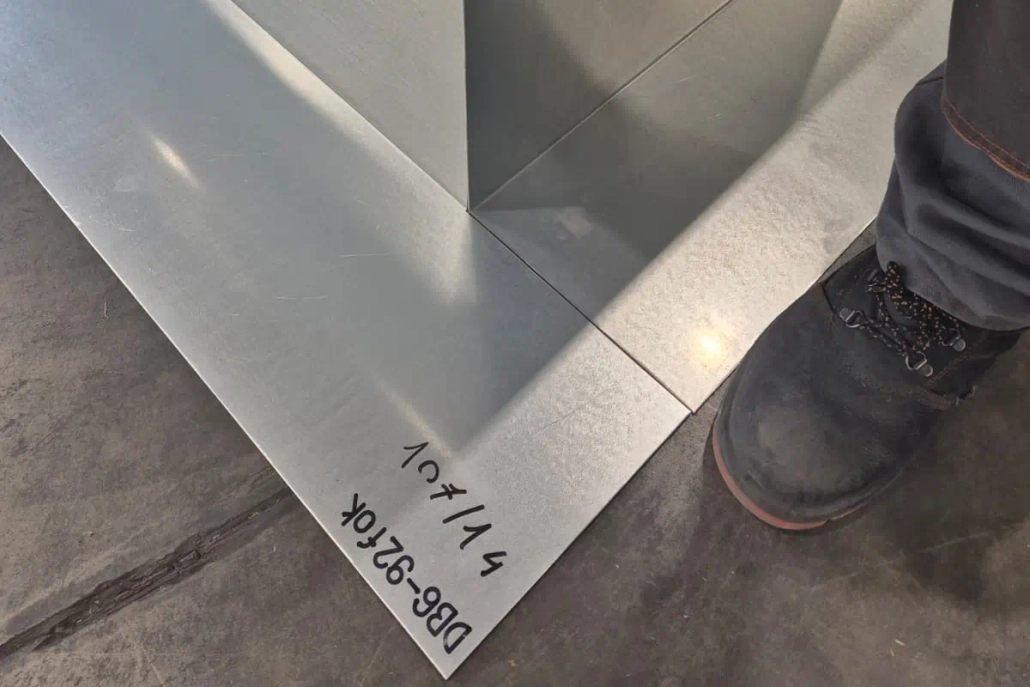

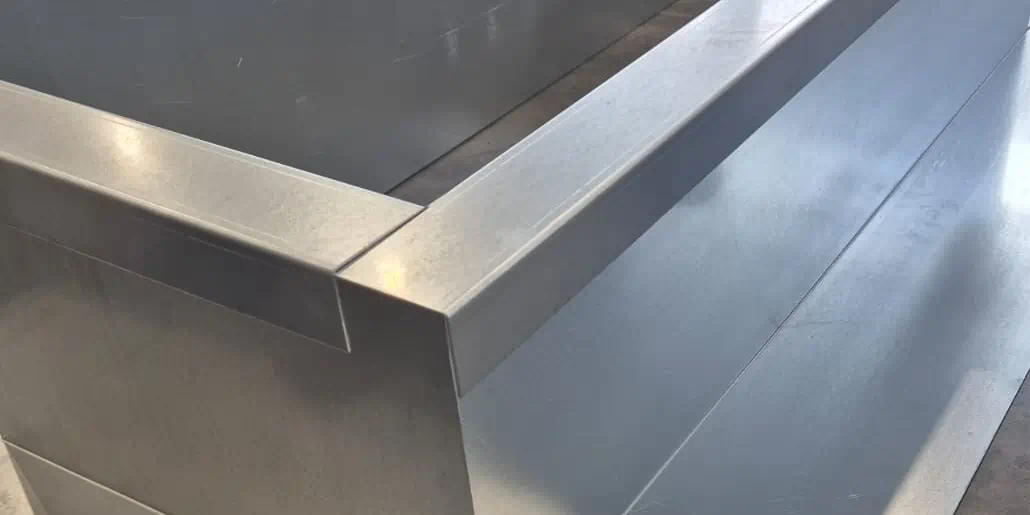

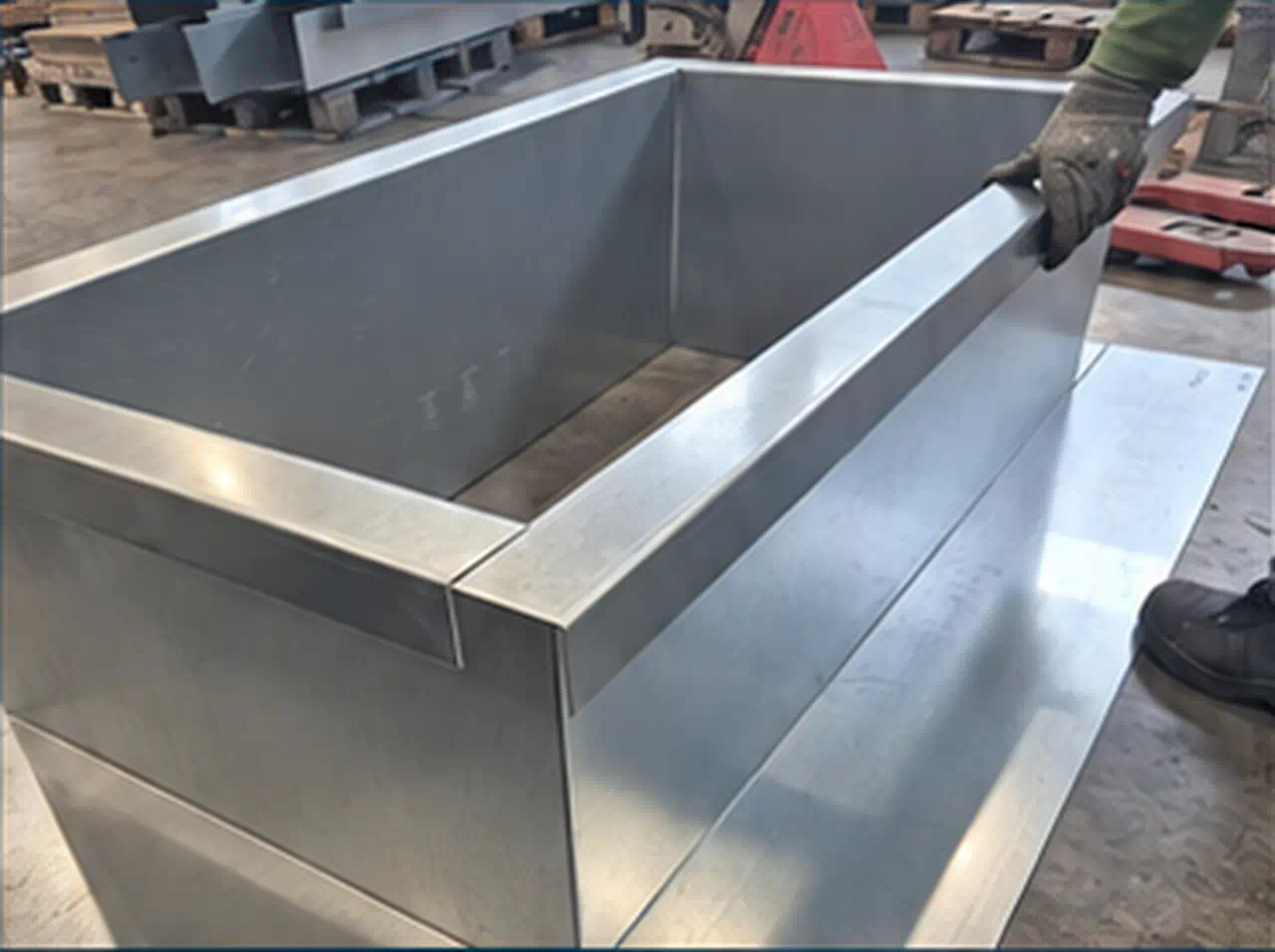

Egyedi, lemezből kialakított kupolakiváltó megoldás projekt szerinti méretekkel és pontos illesztésekkel.

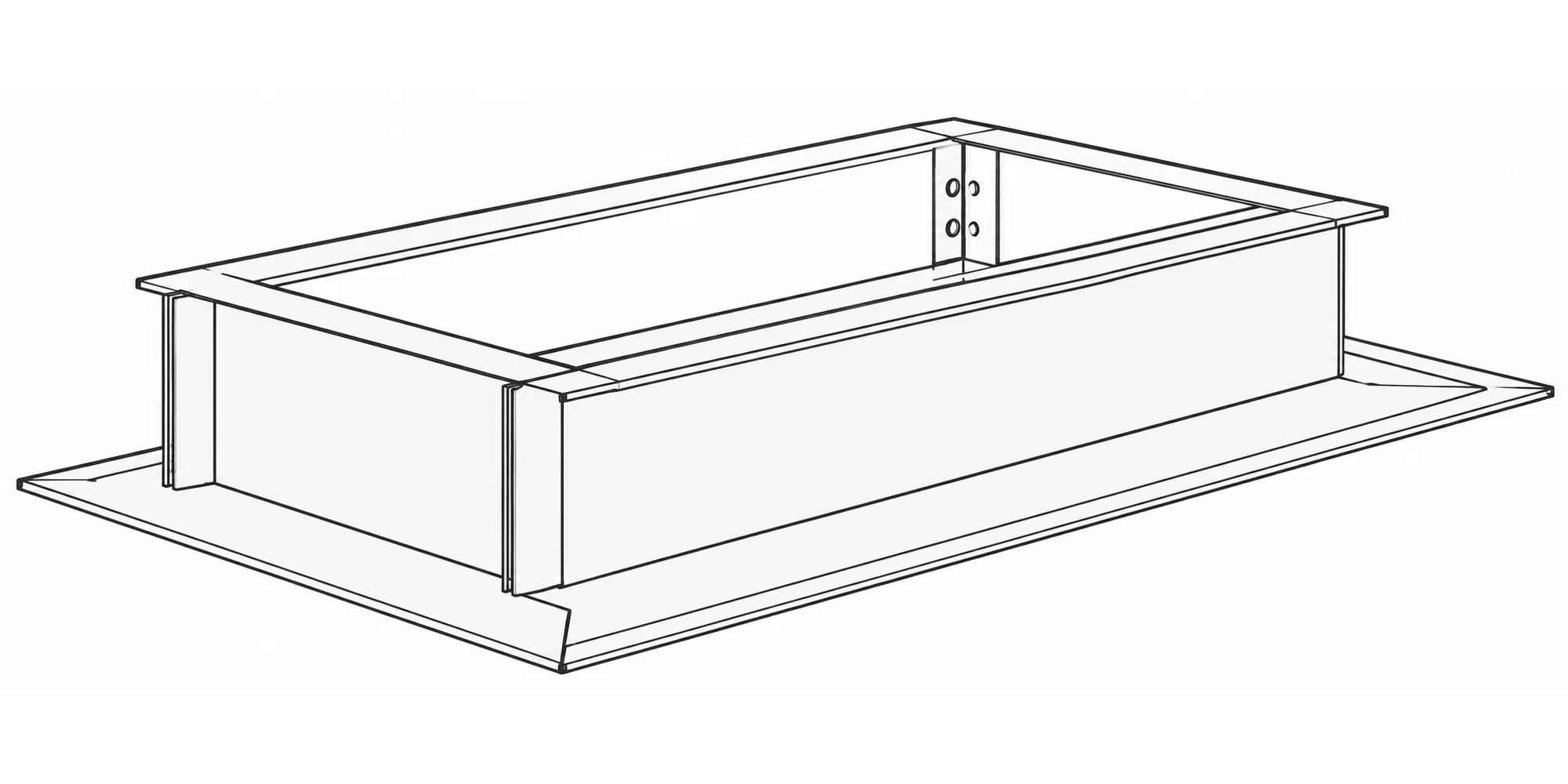

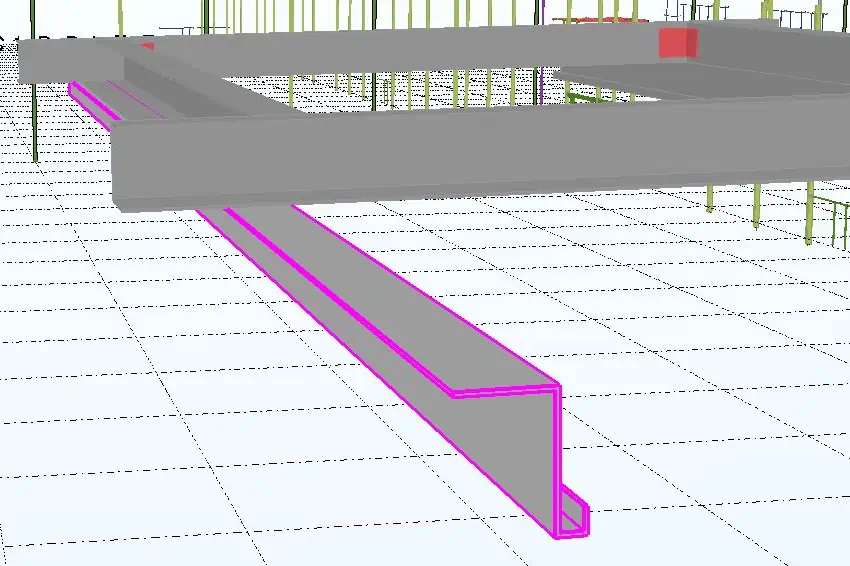

3D modell és gyártmányterv alapján készülő kupolakiváltó, a helyszíni adottságokhoz és a kapcsolódó szerkezetekhez igazítva.
A kupola kiváltó segédszerkezet statikai és szerkezeti kialakítását jellemzően a projekt tervezői határozzák meg.
Az ASSIX a jóváhagyott kiviteli dokumentáció, gyártmányrajzok és elemrajzok alapján készíti el a szerkezetet.
A gyártás előkészítéséhez jellemzően az alábbi információkra van szükség:
– kiviteli tervdokumentáció;
– gyártmányrajzok és elemrajzok;
– IFC / 3D modell, ha rendelkezésre áll;
– tetőnyílás mérete és geometriája;
– kapcsolódó tető- és acélszerkezetek adatai;
– csatlakozási és rögzítési pontok;
– előírt anyagminőség;
– korrózióvédelmi / bevonati követelmények;
– szükséges darabszám;
– kért szállítási határidő.
Saját gyártási háttérrel készítünk projekt-specifikus kupolakiváltó segédszerkezeteket kiviteli dokumentáció, gyártmányrajz vagy 3D modell alapján.
Küldje el a profil rajzát PDF, DWG, DXF, STEP, vagy NC formátumban, valamint a szükséges mennyiséget, és egyeztetjük a gyártható kialakítást.
A perforálást, kivágást, hajlítást, hengerítést, hegesztést, felületkezelést, ellenőrzést és csomagolást az egyeztetett gyártási tartalom szerint egy ajánlatban kezeljük.
DXF, DWG, STEP, NC vagy PDF műszaki rajz – csomagolási utasítás – végellenőrzési vagy beszállításkori minőségellenőrzési protokoll.
A rajz revízióját, a kritikus méreteket és az elfogadási feltételeket is adja meg. Ha valamely adat még nem ismert, jelezze, hogy egyeztetendő.
